恭賀朗風電氣附帶觸點保護翻蓋的無觸點接觸器榮獲中國人民共和國國家知識產權局實用新型專利，專利號：CN201520774400.8

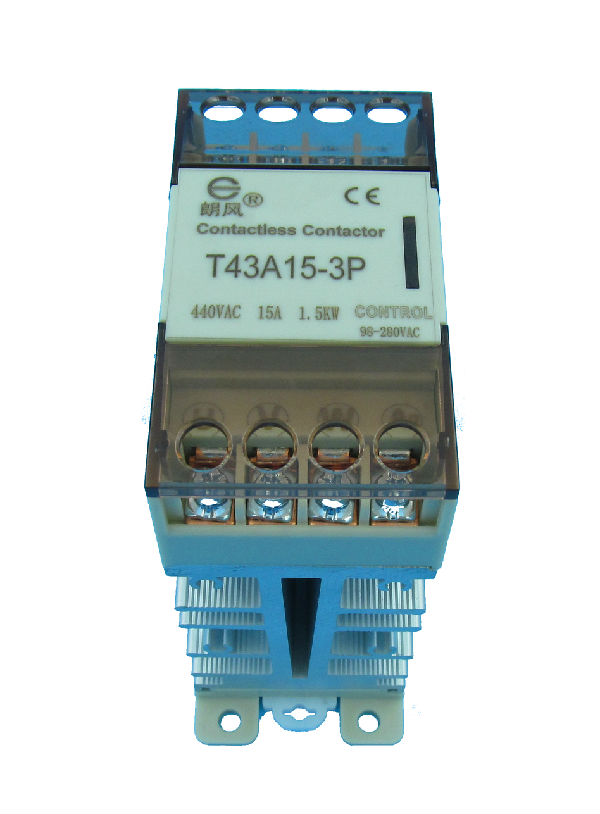

        附帶觸點保護翻蓋的無觸點接觸器，屬于電器領域。其包括自上而下設置的接線控制器、散熱塊和安裝塊，接線控制器、散熱塊和安裝塊通過插塊和插槽的結構連接為一體，特征在于：接線控制器上設置接線柱；散熱塊上設置散熱風扇插槽；安裝塊上設置彈性卡鉗；接線柱上方設置觸點保護翻蓋，在觸點保護翻蓋上設置插軸；接線控制器上設置軸套；插軸插入軸套中。相比較傳統產品，在接線控制器上加裝了觸點保護翻蓋，令觸點保護翻蓋不但具有安全保護功能，另一方面便于使用者的檢查修理作業，很適合在行業內大范圍應用。

技術領域

[0001]    本實用新型屬于電器控制領域，具體涉及一種附帶觸點保護翻蓋的無觸點接觸器。

背景技術

[0002]    申請人設計的無觸點接觸器（于2009年獲得國家知識產權局頒發的實用新型專利證書，專利號：ZL200920224997.3），采用光電隔離型交流電過零觸發技術，生產工藝精湛，檢測工序嚴格，產品可靠性高。該產品的主要特點是：防震﹑防潮﹑防腐﹑防爆﹑開關速度快﹑無噪音﹑壽命長﹑開關時無電火花產生�？蓮V泛應用在建筑陶瓷生產線﹑化工生產﹑機床機械加工﹑燈光控制﹑電加熱控制﹑煤炭化工等現場環境惡劣，開關動作頻繁的場合使用，是傳統電磁式接觸器的最佳更新?lián)Q代產品。

[0003]    然而，這種無觸點保護器在安裝使用時都需另行加裝接線柱觸點保護蓋，以防止人體誤觸發生危險，傳統此類無觸點接觸器加裝的端蓋多為需要拆卸安裝的分體式結構，不但使用和檢修不便，而且還易由于頻繁拆裝對端蓋，乃至設備造成損壞。

[0004]    發明人經過設計改進，將接線柱觸點保護蓋與無觸點接觸器合并為一體，使得產品的使用安裝更加方便快捷。并且接線柱觸點保護蓋在翻轉過程中，可以調節到不同的角度，并能始終保持此角度，方便使用者的檢修作業。

[0005]    發明內容

[0006]    本實用新型所要解決的技術問題是提供附帶觸點保護翻蓋的無觸點接觸器，將接線柱觸點保護蓋與無觸點接觸器合并為一體，使得產品的使用安裝更加方便快捷，適應性強。本實用新型的另一個發明目的是令接線柱觸點保護蓋在翻轉過程中，可以調節到不同的角度，并能保持此角度，方便使用者的檢修作業。

[0007]    為解決上述技術問題，本實用新型的技術方案是：提供一種附帶觸點保護翻蓋的無觸點接觸器，自上而下設置接線控制器、散熱塊和安裝塊，接線控制器、散熱塊和安裝塊通過插塊和插槽的結構連接為一體，其特征在于：接線控制器上設置接線柱；散熱塊上設置散熱風扇插槽；安裝塊上設置彈性卡鉗；接線柱上方設置觸點保護翻蓋，觸點保護翻蓋設置插軸；接線控制器上設置軸套；插軸插入軸套中。

[0008]    本實用新型所述的附帶觸點保護翻蓋的無觸點接觸器，其特征在于：軸套內陣列三個以上的弧形調節卡塊；在與軸套連接的插軸端面上，由內向而外依次設置充氣氣囊、頂裝簧套和圓形調節彈珠，其中頂裝簧套內套裝頂裝簧，頂裝簧的一端連接圓形調節彈珠，頂裝簧的另一端通過頂裝簧板連接充氣氣囊。

[0009]    觸點保護翻蓋上開設一個以上觀察操作孔，觀察操作孔位于接線柱的上方。

[0010]    與現有技術相比，本實用新型的有益效果是：

[0011]    1、本實用新型所述的附帶觸點保護翻蓋的無觸點接觸器，自上而下依次設置接線控制器、散熱塊和安裝塊，接線控制器、散熱塊和安裝塊通過插塊和插槽結構連接為一體。相比較傳統產品，在接線控制器上加裝了觸點保護翻蓋，將接線柱觸點保護蓋與無觸點接觸器合并為一體，使得產品的使用安裝更加方便快捷，確保了產品的使用安全，很適合在行業內大范圍應用。

[0012]    2、觸點保護翻蓋與接線控制器通過插軸與軸套相連接，其中在軸套上設置弧形調節卡塊與插軸上設置的圓形調節彈珠相配合，使得觸點保護翻蓋的打開角度可按照多檔位定位使用。此種設計令觸點保護翻蓋不但具有安全保護功能，另一方面便于使用者的檢查修理作業。

附圖說明

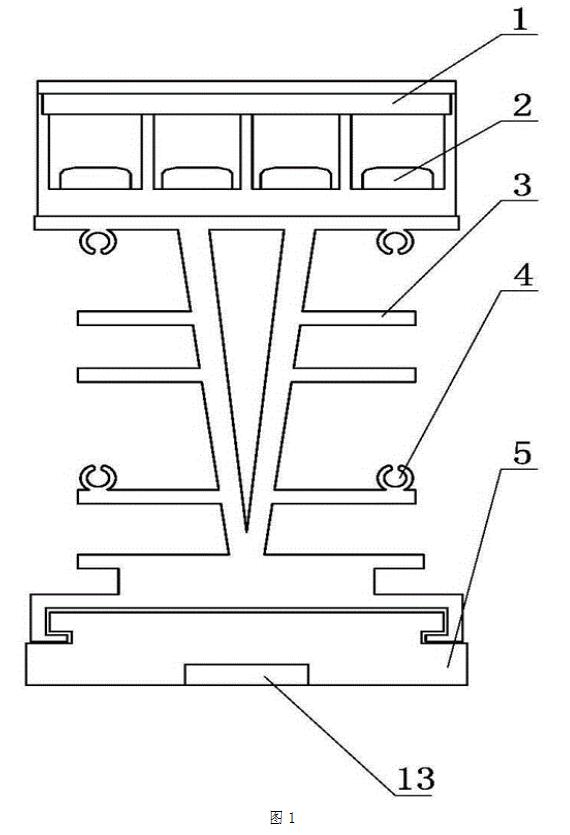

[0013]    圖1為本實用新型的結構示意圖；

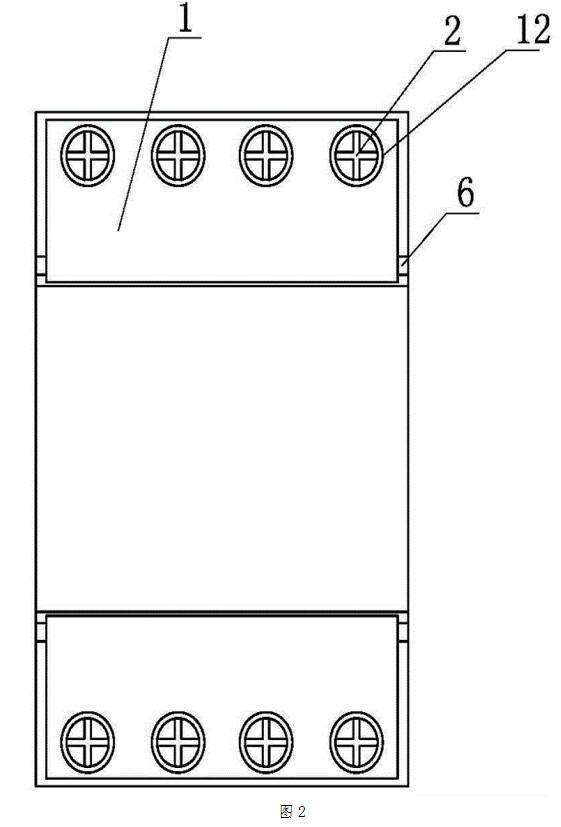

[0014]    圖2為本實用新型的俯視圖；

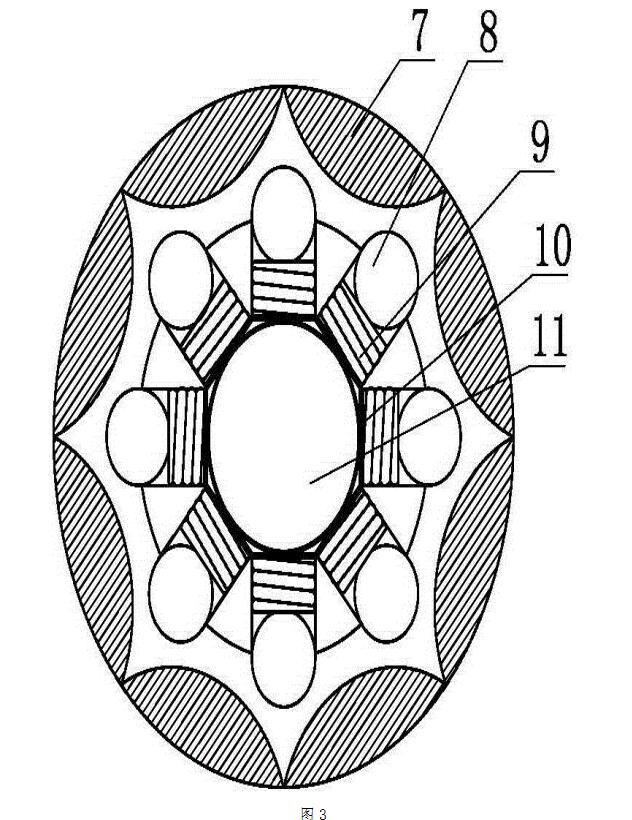

[0015]    圖3為插軸與軸套的端面結構示意圖；

[0016]    圖中標號為：1、觸點保護翻蓋；2、接線柱；3、散熱塊；4、散熱風扇插槽；5、安裝塊；6、插軸；7、弧形調節卡塊；8、圓形調節彈珠；9、頂裝簧；10、頂裝簧板；11、充氣氣囊；12、觀察操作孔；13、彈性卡鉗。

具體實施方式

[0017]    如圖1所示，本實用新型所述的附帶觸點保護翻蓋的無觸點接觸器，自上而下依次設置接線控制器、散熱塊3和安裝塊5，接線控制器、散熱塊3和安裝塊5通過插塊和插槽的結構連接為一體。當產品安裝時，首先通過安裝塊5將產品安裝在卡軌上，并且由安裝塊5上設置彈性卡鉗13夾緊卡軌，再將相關線路接插到接線控制器上設置的接線柱2。工作過程中所產生的熱量，由散熱塊3將熱量及時的發散出去。另外散熱塊3上設置了散熱風扇插槽4，當有必要增加散熱效果時，可便于外裝散熱風扇。

[0018]    如圖2所示，接線柱2上方設置觸點保護翻蓋1，觸點保護翻蓋1上開設觀察操作孔12，觀察操作孔12位于接線柱2的上方，通過觀察操作孔12可以很方便觀察接線柱2部分的接線情況。如圖3所示，觸點保護翻蓋1設置插軸6，接線控制器上設置軸套；插軸6插入軸套中。軸套內環形陣列八個弧形調節卡塊7。在與軸套連接的插軸6端面上，由內向外依次設置充氣氣囊11、頂裝簧套和圓形調節彈珠8，其中頂裝簧套內套裝頂裝簧9，頂裝簧9的一端連接圓形調節彈珠8，頂裝簧9的另一端通過頂裝簧板10連接充氣氣囊11。當觸點保護翻蓋1向上打開時，每個圓形調節彈珠8隨觸點保護翻蓋1的插軸6在八個弧形調節卡塊7設置的檔位中同步移動，并且可以即時鎖定檔位，反之，當觸點保護翻蓋1人為關閉時，同樣有圓形調節彈珠8和弧形調節卡塊7協調完成。由于圓形調節彈珠8采用了充氣氣囊11和頂裝簧9的雙重彈性連接，所以無論在打開或關閉的運行中，始終可以保持圓形調節彈珠8向外的適度張力，使觸點保護翻蓋1可以隨時停留在任意檔位中，從而方便了使用者在產品安裝接線過程中的操作。

[0019]    以上所述，僅是本實用新型的較佳實施例而已，并非是對本實用新型作其它形式的限制，任何熟悉本專業的技術人員可能利用上述揭示的技術內容加以組合、變更或改型均為本實用新型的等效實施例。凡是未脫離本實用新型技術方案內容，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與改型，仍屬于本實用新型技術方案的保護范圍。
