朗風電氣無觸點繼電器榮獲中國人民共和國國家知識產權局實用新型專利，專利號：CN201520010075.8

        無觸點繼電器，屬于電器領域。其特征在于：卡扣裝置為“U”形，“U”形卡扣裝置的底端上順序設置卡接插槽、小距卡臂和大距卡臂；其中所述的卡接插槽包括左、右卡爪，在左、右卡爪上分別設置大卡規端臂卡溝槽，左、右卡爪的大卡規端臂卡溝槽相對設置；在右卡爪上設置小卡規卡溝槽，在小距卡臂上設置小卡規卡溝槽，右卡爪和小距卡臂上的小卡規卡溝槽相對設置；在大距卡臂上設置大卡規卡溝槽，大卡規卡溝槽朝向卡接插槽一側。該裝置一方面簡化了電路維修工作操作難度，另一方面縮短了電路維修的時間，提高了效率，很適合在行業內大范圍應用。



技術領域

[0001]    本實用新型屬于電器控制領域，具體涉及一種無觸點繼電器。

背景技術

[0002]    普通中間繼電器多為電磁結構，即采用電磁線圈纏繞在鐵芯上，當線圈兩端加電后，產生磁力吸引銜鐵產生機械位移，銜鐵帶動動觸點和靜觸點接觸，完成吸合動作。傳統產品由于其機械結構較多，觸點在吸合和斷開時會產生電弧，使得電磁式繼電器通斷速度受到限制，在通斷很頻繁的情況下其觸頭極易燒蝕損壞。

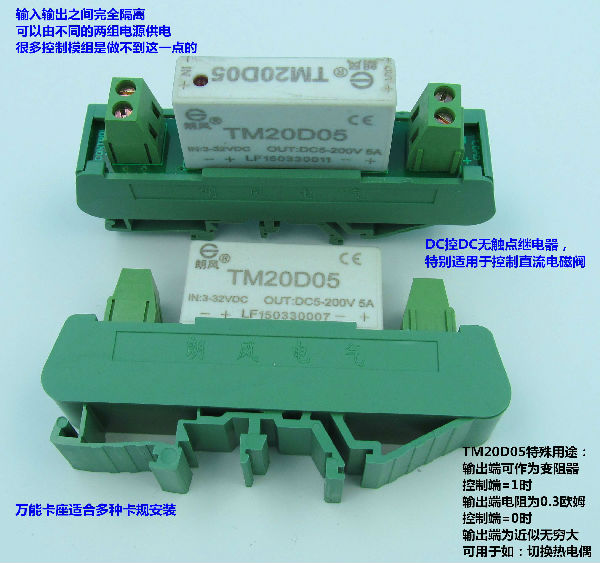

[0003]    由于中間繼電器負載多是較輕的控制信號，在使用一段時間后容易產生觸點接觸不良的情況，時好時壞，使設備運行不正常，很難判斷故障。經過對產品的改造，升級為無觸點繼電器，無觸點繼電器具有體積小（寬度僅為16mm），帶負載能力強的特點，可用于擴展PLC的帶負載能力，可以驅動6～16通徑的電磁閥和小功率直流電機等感性負載，特別適用于液壓系統內控制電磁液壓閥，完美地完成用微弱的電壓信號控制較大的電流。是傳統電磁繼電器的更新?lián)Q代產品。其作用是替代電磁式中間繼電器，而其內部構造無機械結構，即沒有機械觸點，故稱其為“無觸點繼電器”。

[0004]    經比較無觸點繼電器的存在以下特性：1、無觸點繼電器內部全部采用貼片工藝生產，采用進口電子器件（無機械觸點），增強了抗干擾性能，集成度高，體積小巧，結構緊湊，輸入輸出接線端子異側排列，便于布線，拆裝方便有利于減少控制箱的尺寸，降低成本。2、集成翼型散熱片，完全樹脂灌封，焊接在電路板上，耐振動，耐潮濕和灰塵。3、輸入輸出之間完全隔離，輸出端損壞對plc無影響，輸入端采用恒流源技術，計算機可以直接控制，電流恒定不隨電壓的改變而改變（10ma左右）控制端電壓適應范圍寬涵蓋5v，12v，24v。4、超長使用壽命（可達數年不壞），使設備維護變得省心.5、響應速度快，最高可達1KHZ，響應速度為納秒級（電磁式繼電器響應速度為ms級），響應速度超過plc的速度，能準確執行plc的控制指令，提高設備的效率。

[0005]    傳統無觸點繼電器的安裝方式是將多個無觸點繼電器本體直接焊裝在一塊電路板上，一旦發生故障，需要將其焊點熔斷后拆下維修。該實用新型發明人將無觸點繼電器本體配合全新設計的卡規一體化設計，將無觸點繼電器實現了單片模塊化，每個無觸點繼電器直接連接對應的一塊獨立的電路板。在電器控制過程中，如出現單一繼電器損壞的情況，便無須再將電器控制整體拆卸下進行更換，而只要非常方便的更換損壞的單一繼電器即可。并且，本設計能夠適應大小不同寬度的卡軌安裝，適應性更強。

發明內容

[0006]    本實用新型所要解決的技術問題是提供無觸點繼電器，可以在繼電器損壞后，方便更換及維修；本實用新型解決的第二個技術問題是能在寬度大小不同的卡規上安裝，適應性強。

[0007]    為解決上述技術問題，本實用新型的技術方案是：提供一種無觸點繼電器，其特征在于：包括卡扣裝置、無觸點繼電器本體、接線端子和線路板，卡扣裝置為“U”形，“U”形卡扣裝置的敞口端內壁上設置上固定板和下固定板，上固定板和下固定板中間設置線路板，線路板上設置接線端子和無觸點繼電器本體；“U”形卡扣裝置的底端上順序設置卡接插槽、小距卡臂和大距卡臂；其中所述的卡接插槽包括左、右卡爪，在左、右卡爪上分別設置大卡規端臂卡溝槽，左、右卡爪的大卡規端臂卡溝槽相對設置；在右卡爪上設置小卡規卡溝槽，在小距卡臂上設置小卡規卡溝槽，右卡爪和小距卡臂上的小卡規卡溝槽相對設置；在大距卡臂上設置大卡規卡溝槽，大卡規卡溝槽朝向卡接插槽一側。

[0008]    本實用新型所述的無觸點繼電器，其特征在于：在左、右卡爪之間設置力矩調節裝置；大距卡臂上設置彈性按壓板，“U”形卡扣裝置的底端與彈性按壓板之間設置按壓板固定柱；彈性按壓板下方設置按壓板鎖扣裝置。

[0009]    力矩調節裝置包括橡膠套和彈簧，橡膠套的兩端分別連接左、右卡爪，橡膠套內套裝彈簧。

[0010]    按壓板鎖扣裝置包括伸縮臂、橡膠頂塊、頂簧、限位塊和伸縮軌道環，在“U”形卡扣裝置的底端上順序設置限位塊、伸縮軌道環和橡膠頂塊；頂簧的一端設置在橡膠頂塊上，頂簧的另一端設置在彈性按壓板上；伸縮軌道環、橡膠頂塊和按壓板固定柱上開設通孔，通孔內套裝伸縮臂；伸縮臂的一端穿出伸縮軌道環，伸縮臂的另一端穿出按壓板固定柱；伸縮臂穿出伸縮軌道環的一端設置拉簧，拉簧的一端連接伸縮臂，拉簧的另一端連接伸縮軌道環；伸縮臂上設置凸臺。

[0011]    與現有技術相比，本實用新型的有益效果是：

[0012]    1、本實用新型所述的無觸點繼電器固定在卡扣裝置上，采用獨立模塊化設計，將單個的無觸點繼電器固定在獨立的電路板上，電路板上設置了接線端子，通過卡扣裝置固定在卡規上，實現獨立模塊化的單獨運作。電器控制線路中，通常在多個環節需要設置無觸點繼電器，傳統做法將多個無觸點繼電器設置在同一電路板上，如出現單一的損壞及需要整個電路板的拆卸和更換，經過發明人的此次創新只需對單一損壞的無觸點繼電器進行維修更換便可,非常方便。該裝置一方面簡化了電路維修工作操作難度，另一方面縮短了電路維修的時間，提高了效率，很適合在行業內大范圍應用。

[0013]    2、本實用新型對于傳統卡扣裝置，進行了全新設計，不但能適應安裝在寬度不同的大小卡規上，還通過加入力矩調節裝置解決了右卡爪支撐力無法控制的情況，通過彈簧將左卡爪的支撐力傳導右卡爪上，避免在進行小卡規安裝操作時，因右卡爪支撐力小而容易出現卡扣裝置松脫的現象；另外加入按壓板鎖扣裝置解決了在大卡規上安裝操作時，彈性按壓板在多次使用后，所出現的由于塑料件變形導致卡扣裝置松動脫落的問題。本裝置將多種情況下可能出現的技術問題進行了全面同意的考量，全新的設計令無觸點繼電器更加便捷實用。

附圖說明

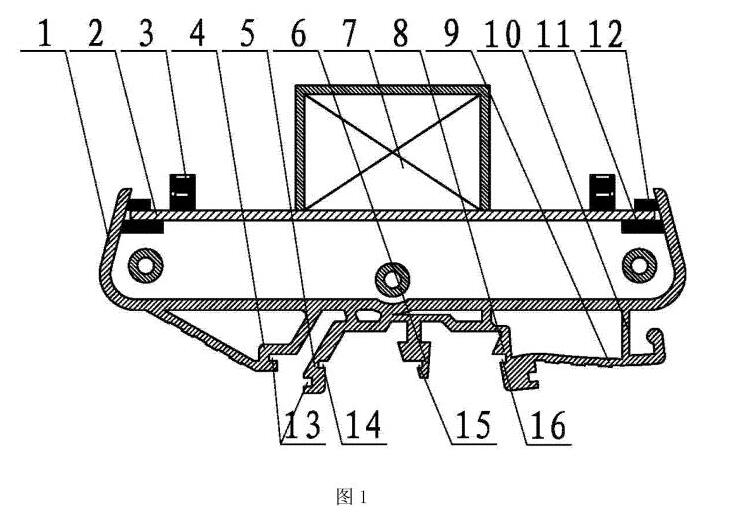

[0014]    圖1為本實用新型的結構示意圖；

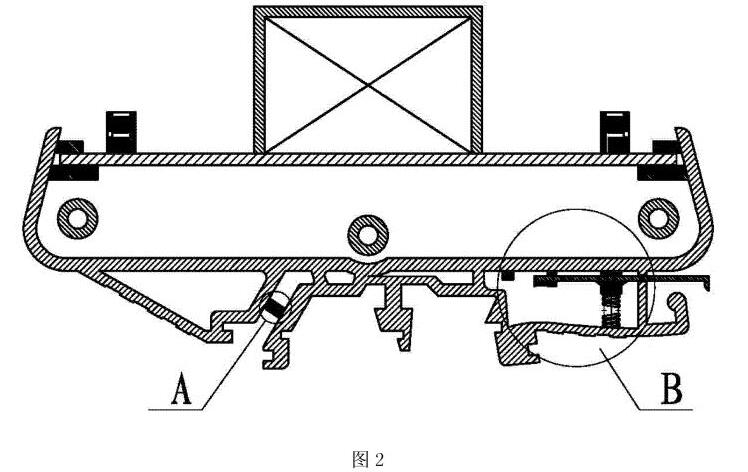

[0015]    圖2為設置了力矩調節裝置和按壓板鎖扣裝置的本實用新型的結構示意圖；

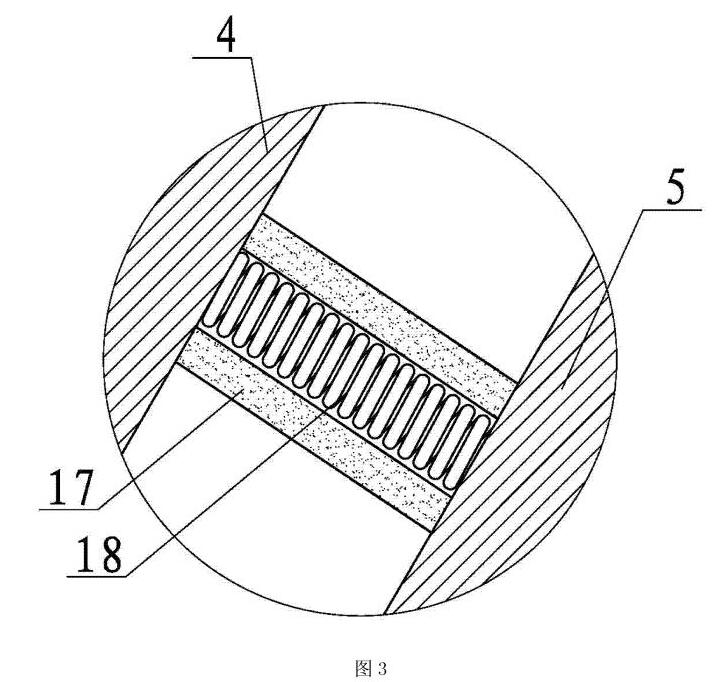

[0016]    圖3為圖2中A部分的放大示意圖（力矩調節裝置）；

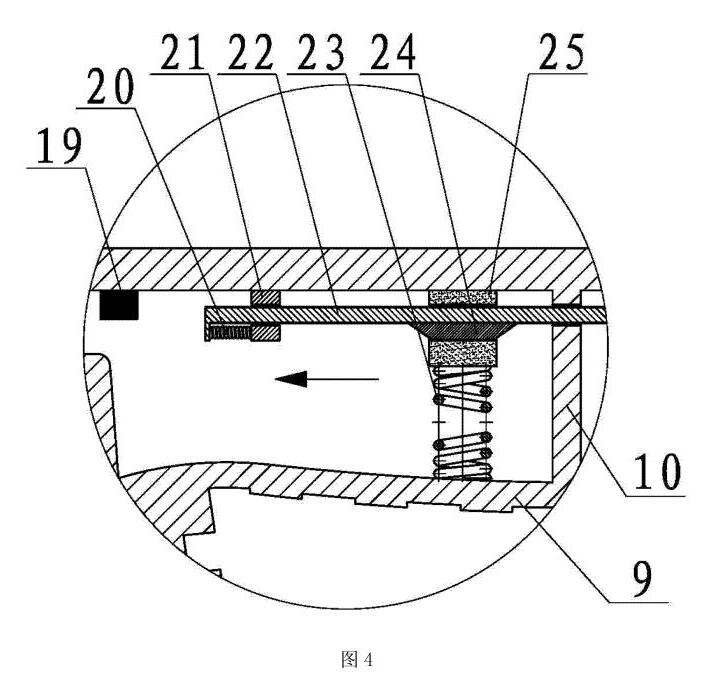

[0017]    圖4為圖2中B部分的放大示意圖（按壓板鎖扣裝置）；

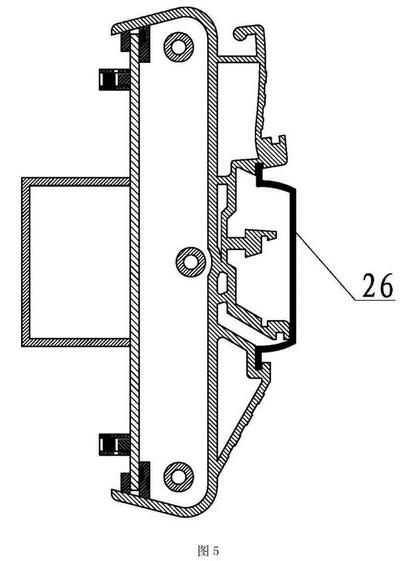

[0018]    圖5為卡扣裝置與大卡規的卡裝示意圖；

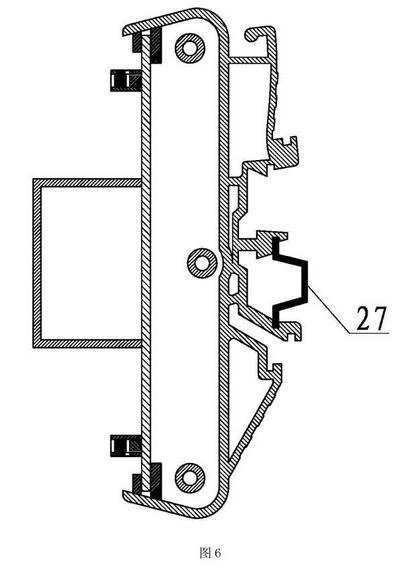

[0019]    圖6為卡扣裝置與小卡規的卡裝示意圖；

[0020]    圖中標號為：1、卡扣裝置；2、線路板；3、接線端子；4、左卡爪；5、右卡爪；6、小距卡臂；7、無觸點繼電器本體；8、大距卡臂；9、彈性按壓板；10、按壓板固定柱；11、下固定板；12、上固定板；13、大卡規端臂卡溝槽；14、小卡規卡溝槽A；15、小卡規卡溝槽B；16、大卡規卡溝槽；17、橡膠套；18、彈簧；19、限位塊；20、拉簧；21、伸縮軌道環；22、伸縮臂；23、頂簧；24、凸臺；25、橡膠頂塊；26、大卡規；27、小卡規。

具體實施方式

[0021]    本實用新型所述的無觸點繼電器，如圖1所示，包括卡扣裝置1、無觸點繼電器本體7、接線端子3和線路板2，卡扣裝置1為“U”形，卡扣裝置1“U”形的敞口端內壁上設置上固定板12和下固定板11。線路板2被上固定板12和下固定板11加緊固定，使線路板2位于卡扣裝置1內，并且線路板2的兩端設置接線端子3，線路板2的中間位置設置無觸點繼電器本體7。

[0022]    卡扣裝置1“U”形的底端上順序設置卡接插槽、小距卡臂6和大距卡臂8，所述的卡接插槽包括左、右卡爪，在左、右卡爪的內側上分別設置大卡規端臂卡溝槽13，左卡爪4和右卡爪5的大卡規端臂卡溝槽13相對設置。在右卡爪上設置小卡規卡溝槽A14，在小距卡臂6上設置小卡規卡溝槽B15，右卡爪和小距卡臂6上的小卡規卡溝槽B15相對設置。在大距卡臂8上設置大卡規卡溝槽16，大卡規卡溝槽16朝向卡接插槽一側。

[0023]    當卡扣裝置1使用時，如圖5所示，大卡規端臂卡溝槽13和大卡規卡溝槽16對應卡裝大卡規26；如圖6所示，小卡規卡溝槽A14和小卡規卡溝槽B15對應卡裝小卡規27，由此無觸點繼電器安裝時可根據設備上預設的不同尺寸卡規，非常方便的卡裝固定。

[0024]    如圖2所示，卡扣裝置1中，一方面在左卡爪4和右卡爪5之間設置力矩調節裝置，另一方面在大距卡臂8上設置彈性按壓板9，卡扣裝置1“U”形的底端與彈性按壓板9之間設置按壓板固定柱10，彈性按壓板9下方設置按壓板鎖扣裝置。如圖3所示，力矩調節裝置由橡膠套17和彈簧18，橡膠套17的兩端分別連接左卡爪4和右卡爪5，橡膠套17內套裝彈簧18。通過加入力矩調節裝置解決了右卡爪5支撐力無法控制的情況，通過彈簧18將左卡爪4的支撐力傳導右卡爪5上，當卡裝時如圖6所示，避免在小距卡規27安裝操作時，因右卡爪5支撐力小而容易出現卡扣裝置1松脫的現象。如圖4所示，按壓板鎖扣裝置包括伸縮臂22、橡膠頂塊25、頂簧23、限位塊19和伸縮軌道環21，在卡扣裝置1“U”形的底端上順序設置限位塊19、伸縮軌道環21和橡膠頂塊25。其中，頂簧23的一端設置在橡膠頂塊25上，另一端設置在彈性按壓板9上。伸縮軌道環21、橡膠頂塊25和按壓板固定柱10上開設通孔，通孔內套裝伸縮臂22。伸縮臂22的一端穿出伸縮軌道環21，伸縮臂22的另一端穿出按壓板固定柱10，伸縮臂22穿出伸縮軌道環21的一端設置拉簧20，拉簧20的一端連接伸縮臂22，拉簧20的另一端連接伸縮軌道環21，伸縮臂22上設置凸臺24。

[0025]    安裝操作時，只需用手指將伸縮臂22向內推動，從而帶動凸臺24向前運動，使橡膠頂塊25收縮，以此松開頂簧23，使用者按壓彈性按壓板9便可輕易的將卡扣裝置1卡裝在卡規上，卡裝完畢后，松開彈性按壓板9和伸縮臂22上施加的力量，伸縮臂22在拉簧20的帶動下回縮，使的凸臺24復位，重新將橡膠頂塊25撐起，從而進一步通過頂簧23將彈性按壓板9頂起復位。如圖5所示，加入按壓板鎖扣裝置解決了在大卡規上安裝時，彈性按壓板9在多次使用后，所可能出現的由于塑料件變形導致卡扣裝置1松動脫落的問題。

[0026]    以上所述，僅是本實用新型的較佳實施例而已，并非是對本實用新型作其它形式的限制，任何熟悉本專業的技術人員可能利用上述揭示的技術內容加以組合、變更或改型均為本實用新型的等效實施例。凡是未脫離本實用新型技術方案內容，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與改型，仍屬于本實用新型技術方案的保護范圍。
